应用范围

● 槽波探测：应用槽波勘探方法，实现回采工作面内构造(包括大小断层、陷落柱、采空区、火成岩侵入体、古河床冲刷等)探测、煤层厚度及夹矸厚度变化探测，同时可通过槽波原始地震信号实现P波、S波等震波CT探测与分析解释。

● 巷道超前探：应用震波单点反射、反射共偏移、HTSP/MSP等探测技术手段对巷道掘进前方地质构造、揭煤位置  等进行超前探测。

● 矿井震波探测：巷道形成前后，利用震波(槽波、P波、S波)反射等技术，查明周围地质构造，是地面三维地震勘探最直接有效的补充探测。

● 震动信号采集：用于矿井多波地震、井下三维地震、采动监测等所有以观测震动为手段的频率低于16kHZ的震动信号采集。



技术特点

● 适用面广：系统能为巷道的合理布置、安全掘进、高效工作面的形成以及安全回采等生产过程提供有效的预测预报的全程应用，是国内首款矿井随产震波勘探系统。

● 组合灵活：根据不同观测方法，分布式无缆存储等特点实现了系统的灵活组合，系统可大可小，简约方便，本配置可实现工作面震波(槽波、P波、S波）CT勘探功能，并可配置我公司自主研发的专业配套解析软件。

● 高效扩道：采集分站自主采集，无需人工干预，系统扩充采集道只需增加采集分站，大大提升了系统的扩张能力。

● 信号保真：仪器采用24位A/D，各道并行采集，所有道时间误差小于1us。

● 强抗干扰：带外压制的先进低通滤波器、数字带通滤波器及小波智能滤波，完全去除假频及干扰。

● 安全防爆：系统按工业级标准生产，具有矿用产品MA安全标志，可在瓦斯、煤尘等环境中使用。

● 激发方式：锤击、炮击。

● 数据导出：RS485有线方式、WIFI无线方式。



成果展示图

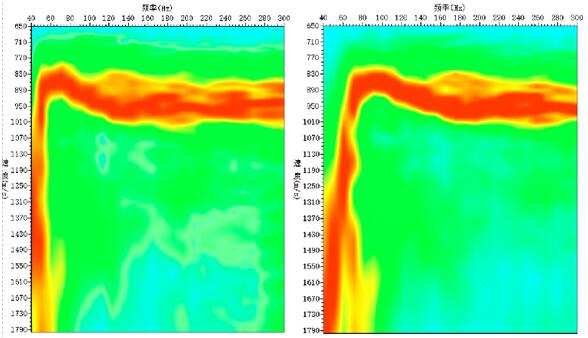

槽波勘探频散分析示意图

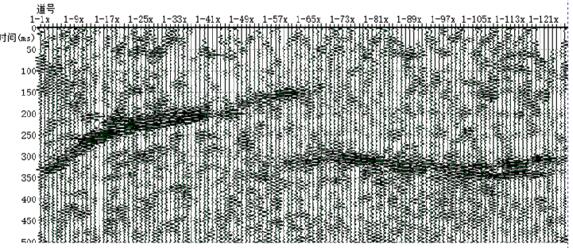

槽波勘探原始单炮地震记录

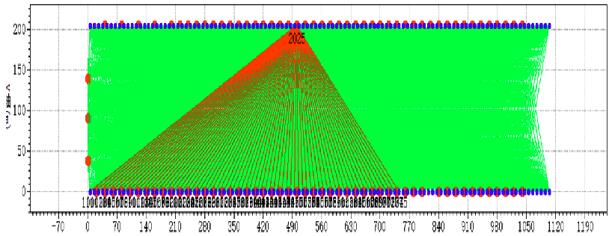

槽波透射勘探观测系统布置示意图

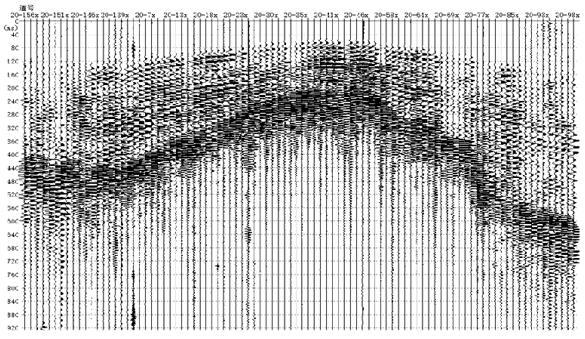

槽波反射勘探水平叠加共偏移剖面图

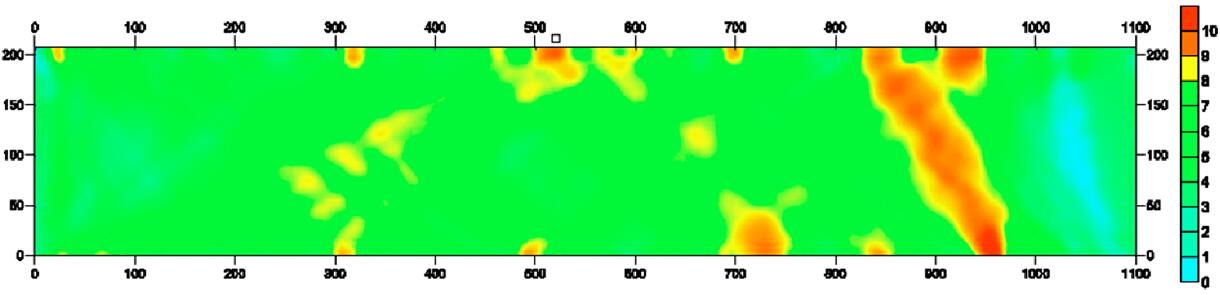

槽波透视勘探槽波能量衰减成像图

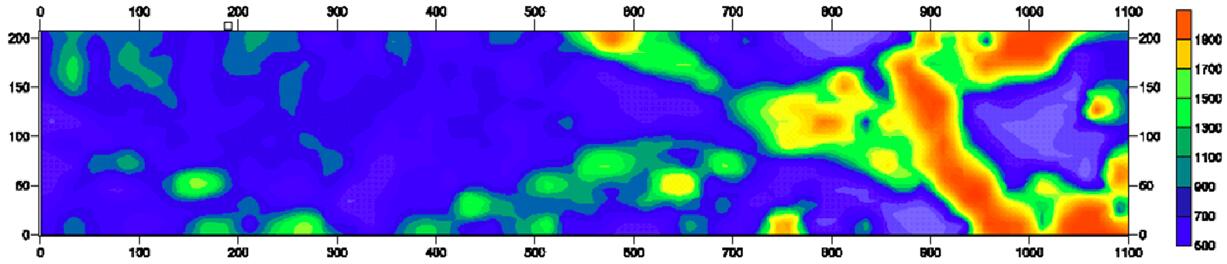

槽波透视勘探槽波速度分布成像图
