技术特点

● 灵活配置：通过不同的配置组合，集成实现常规浅层反射波法（地震波单点反射、反射共偏移法）、瑞利波（面波）法、MSP法（巷道长距超前探）的多种浅层地震勘探，针对实现的三种地震勘探方法形成A、R、B三种配置，用户可选用其中1至3种功能及配置，最高可形成7种配置形式，满足长距与短距探测需求；

● 集中采集：集中式8道数据同步采集方式，自动增益，各道一致性高；

● 功能扩展与现场处理：适配KJD3.7矿用本质安全型平板电脑，应用蓝牙连接或无线连接，仅通过操作平板电脑无需操作主机，而达到数据采集，并可通过平板电脑APP实现现场数据预处理；

● 三维数据采集：MSP配置采用三分量检波器可以检测出来自三维空间的地震波，且可实现敲锤、放炮两种震源激发方式；

● 低耗省电：采用低功耗的超大规模集成电路和低功耗设计技术，可连续工作8小时以上；

● 全图形彩色中文操作界面：启动引导画面、工作界面全部采用全图形化彩色中文界面；

完全交互式操作和实时在线式帮助：对现场勘探处理过程中出现的各种各样情况都能进行自动识别和判别，若出现差错会提醒用户；

● 轻质便捷：主机在结构设计上采用便捷式方案，使仪器在现场探测过程中具有可提、可背、可挂等特点；

● 安全防爆：内置有6.4V矿用高安全性磷酸铁锂电源，主机采用全密封结构，属于本质安全型的防爆设备；

● 防潮防尘：主机底部壳体使用整体密封的钢壳，面板接插件使用防潮防尘罩，外壳防护等级达到IP54，可在潮湿尘埃环境下使用。

成果展示图

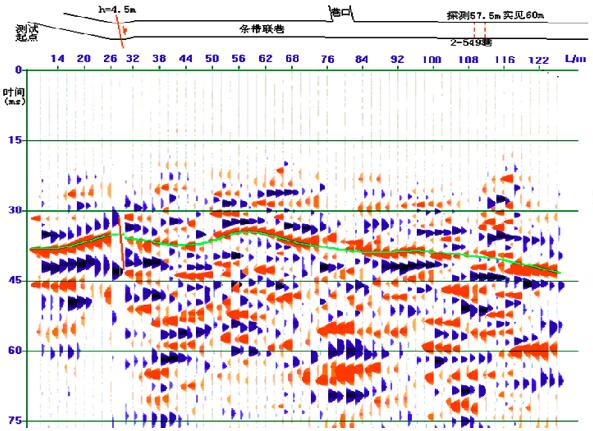

反射共偏移成果图

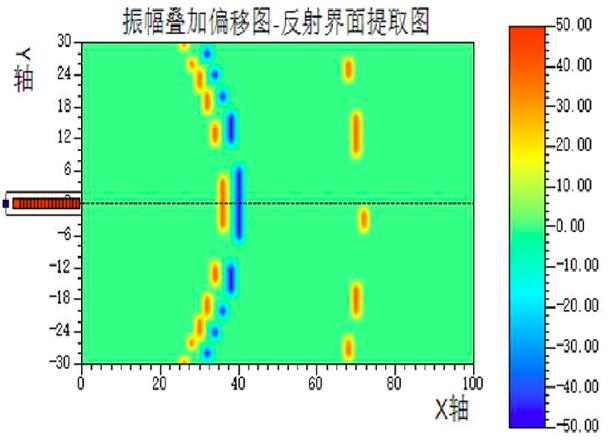

HTSP/MSP巷道超前探测偏移成像成果图

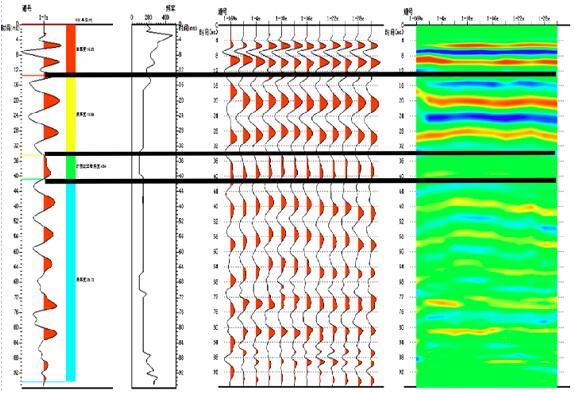

单点反射成果图

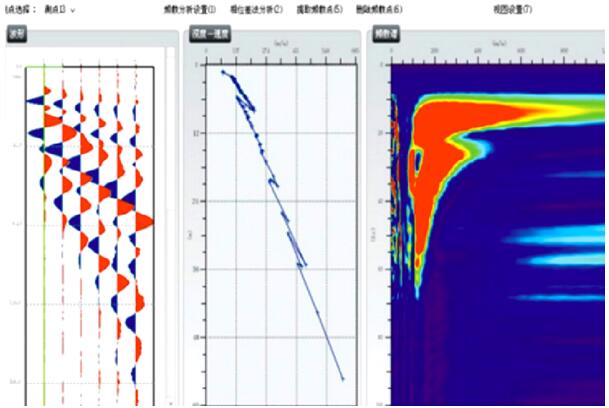

瑞利波（面波）分析图
