KJ418(A)矿井水文监测系统
系统简介
KJ418(A)矿井水文监测系统是福州华虹智能科技股份有限公司联合安徽理工大学共同开发的基于物联网与云计算技术的新一代监测平台。该系统由地面无线遥测子系统、井下实时监测子系统、水文监测与信息管理软件系统组成。实现了对地下水和地表水的水位、压力、温度、流量等参数的转换、采集、传输、计算、存储、共享、预警等功能;从而能够及时掌握矿井水文条件的动态变化,为矿井水害的防治提供决策依据。本系统对于提高矿井水文日常工作的规范化、高效化、信息化以及保障矿井安全生产具有重要意义。
功能特点
1)井下供排水管道的水压、温度和流量的实时监测;
2)井下排水明渠的流量实时监测;
3)井下水仓的水位、温度实时监测;
4)井下疏放水钻孔的压力、温度、流量实时监测;
5)井下隔水墙(闸)的水压、温度实时监测;
6)地面水文长观孔的温度、水位的无线监测;
7)地面水体(河流、塌陷区积水)的水位、温度和流速的无线监测;
8)地面大气降水、气象空气环境的实时监测。
系统特点
1)集成了矿井水文信息管理系统,提供了各类水文数据的计算、统计、分析、分类台帐报表等功能。
2)具备基于多数据源矿井水源自动判别预警功能;
3)同时具备以太和工业总线通讯方式,井下设备配置参数方便,组网灵活;
4)灵活的事务发布系统,可对异常数据、异常设备、水情预警通过短信和网络及时发布。
KJ418(A)-水文无线遥测子系统
系统简介

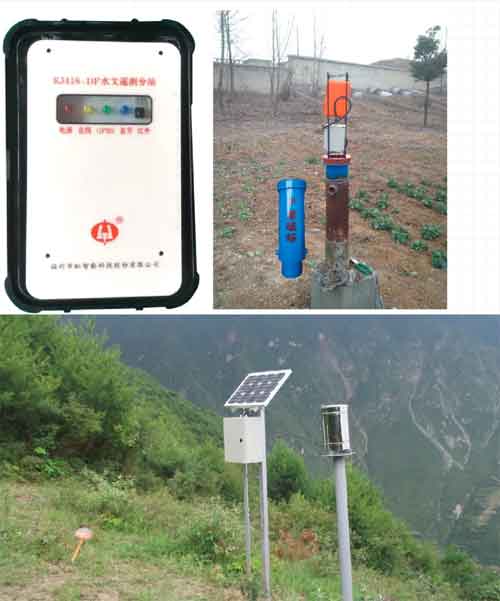

水文无线遥测子系统基于GSM/GPRS无线网络实现对地面水文长观孔、水源井、地面水体的水位及温度,以及供排水管道的水压和流量、大气降雨等实现自动采集与远程无线传输。系统由多台KJ418-DF水文遥测分站、投入式液位温度传感器、流量(速)传感器、压力传感器、温度传感器、GSM收发器、雨量计等构成。遥测分站采集各类传感器输出的信号并计算后通过GSM短信或GPRS流将数据无线发送至系统服务器,由服务器完成数据的存储、分析和发布。本系统具有兼容性高、操作简便、低功耗、无人值守等特点,可广泛用于矿山、石油、城市供水、水库、河流、环保的水文参数的自动观测。
KJ418(A)-井下水文监测子系统
系统简介
KJ418(A)是一套本质安全型设备系统,实现对煤矿井下的供排水管道、排水明渠、水仓、井下水文钻孔、隔水墙(闸)等设施的水文参数(水压、水温、流量、水位等)的实时监测。系统主要由KJ418-F1矿用本质安全型监测分站、KJ418-F2矿用本质安全型数据传输分站、各类传感器、本质安全型供电电源、供电和信号电缆等组成。KJ418系统基于RS485总线通讯方式,F1监测分站不间断采集传感器输出的频率信号并转换为相应的参数值,在接收到相应命令后即执行并将命令响应数据发送至总线。F2数据传输分站是各路总线与服务器间的转换接口,将服务器的指令数据包转发至相应总线并将响应包回传至服务器。分站采用高性能的STM32核心芯片,功能扩展方便,具有组网灵活、执行效率高的特点。
KJ418(A)云服务器系统
云服务系统简介
KJ418(A)云服务器系统是整个系统的核心,综合采用了C/S和B/S网络结构,由多台高配置计算机及软件系统构成。软件系统包括:主控软件(KJ418Master)、数据库(MySql)、客户端软件(KJ418Client)、网页发布(KJ418Brower)、手机终端APP。
