系统简介：

KJ2390矿用多频并行电法监测系统基于煤矿安全监控系统技术与矿井电法勘査技术，采用智能电极、伪随机调制、微信号采集、物联网等关键技术开发成功的矿山地球物理场监测系统。该系统在地下采掘空间(巷道、工作面)或钻孔中布置分布式智能电极，支持发射伪随机多频电场、直流电场、交流电场，通过观测煤岩体及地下水运移时视电阻率、视极化率、视幅频率的异常变化实现对水害的监测预警，为矿井生产安全提供保障。采用迈步式掘进随探技术，构建随掘随探、采前探测、随采随监系统，通过研究地电场随工作面掘进、回采进度的变化规律与工作面底（顶）板岩层富水性变化规律之间的关系，实现工作面自掘进至回采结束的全生命周期探测与监测目标。



适用范围：

（1）巷道掘进期间建立电法监测系统，持续监测巷道掘进前方及巷道底（顶）板岩层在巷道掘进活动影响下的电性变化特征，连续动态监测富水性情况变化；进行巷道掘进超前监测，动态评价前方构造及富水异常变化；

（2）巷道掘进期间进行后方底板富水异常监测，动态评价底板滞后突水趋势；

（3）工作面回采前采用三维电法和音频电透视法对工作面底（顶）板岩层进行探查，综合分析工作面底（顶）板岩层异常区分布情况，评价其富水性变化情况；评价底板注浆效果，圈定富水异常区分布；

（4）工作面回采期间对工作面底（顶）板岩层在采动影响下富水性情况变化进行连续动态监测，动态评价突水风险性；监测和评价底板富水异常区的变化；动态测试采动影响下顶板和底板围岩破坏规律，及导含水构造富水异常变化；

（5）监测评价采掘影响下采区\巷道\工作面边界构造富水异常变化。

（6）工作面回采后对采空区富水性情况变化进行连续动态监测，动态评价突水风险性。



产品特点：

（1）继承了公司原有的KJ1054矿用电法监测系统的分段分布式智能电极转换技术，实现电极“不限数量”扩展布置且大幅降低功耗和故障率；

（2）采用多级总线分布式电极控制技术，实现电极测线“单线-支线-集中”混合网络布置，可灵活适应井下单巷、双巷、巷-孔等应用场所，实现四维电法监测技术；

（3）采用独有专利技术的同步电场观测法，实现微弱电场信号的精确采集和处理；

（4）首次将伪随机多频激电技术应用于矿井，实现多频的幅频率（等效极化率）测量，可更敏感感知采掘空间围岩富水异常变化；

（5）具备流水化发射采集作业模式，设备系统与作业系统相互独立，且支持测点与任意电极间的映射；

（6）系统软件基于云平台架构，监测数据上传至云服务器，支持远程数据查看、自动下载-处理-预警；

（7）系统应用范围广，可适应掘进巷道超前水害监测、回采工作面顶底板水害监测、钻孔周边监测等。



成果图片展示

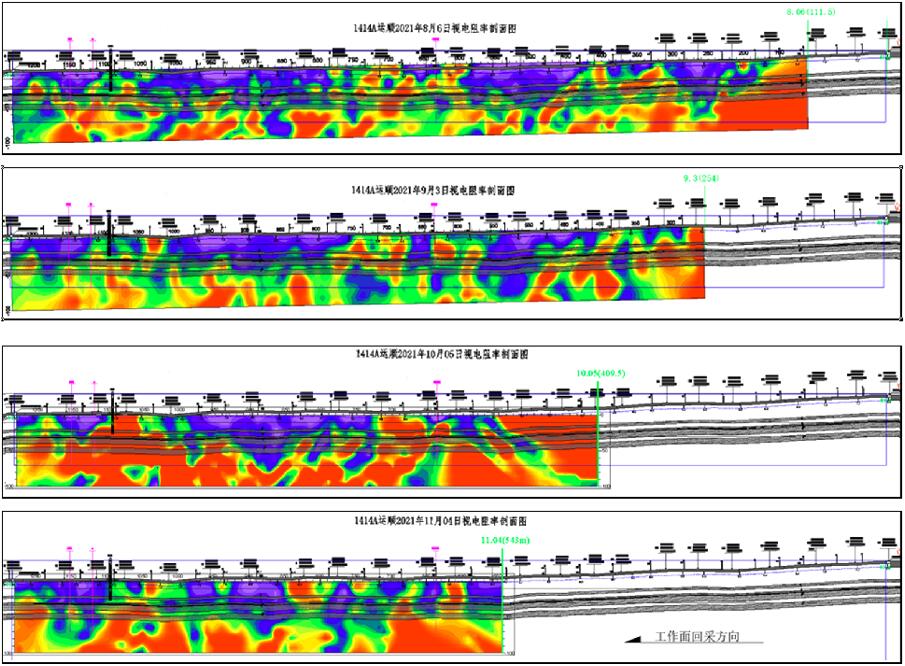

工作面回采中电法监测成果图

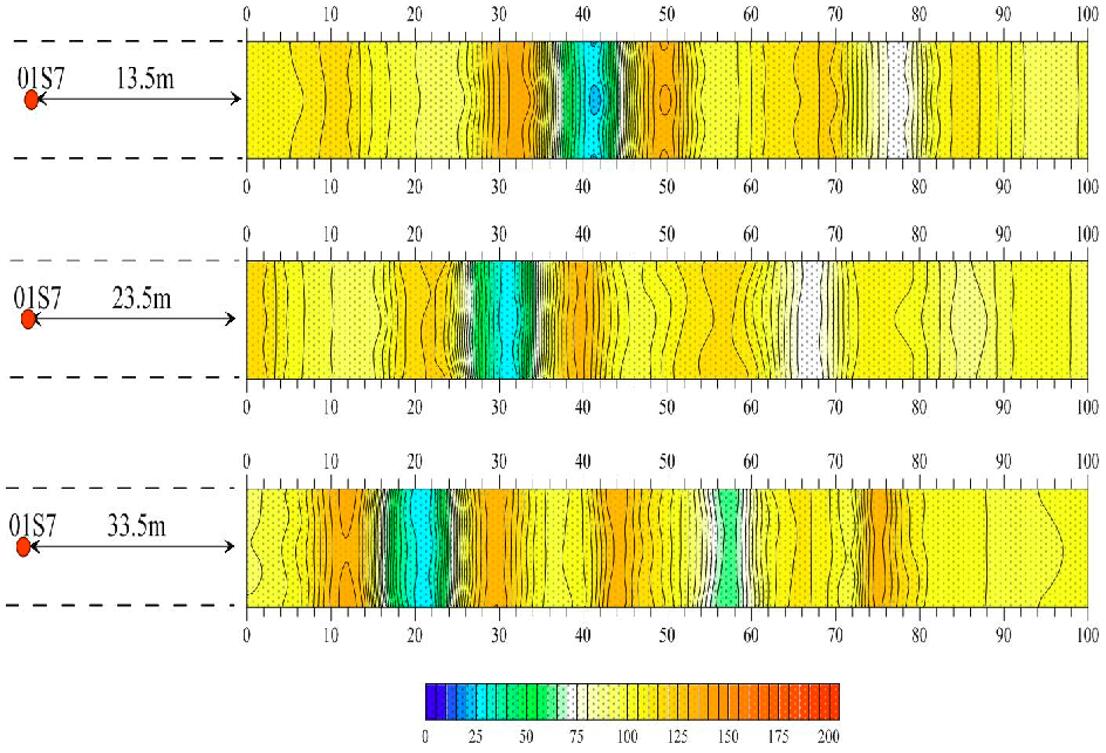

巷道掘进电法超前监测成果图

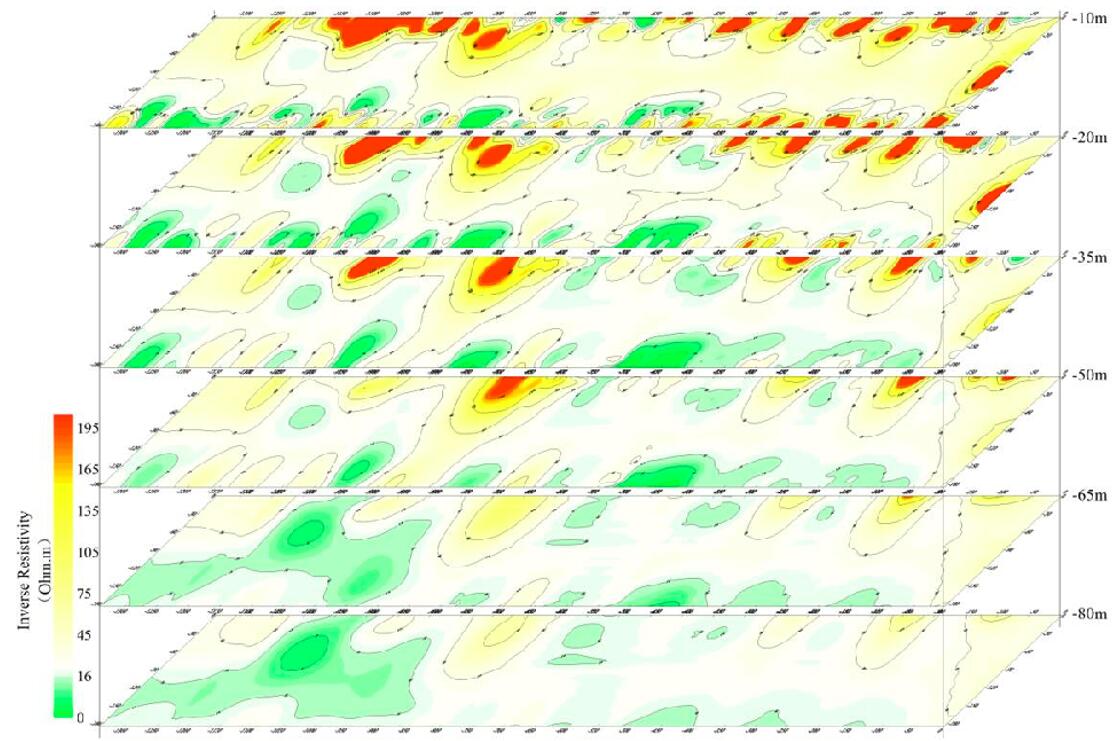

工作面富水性成果图
