YCS3000矿用瞬变电磁仪

仪器介绍

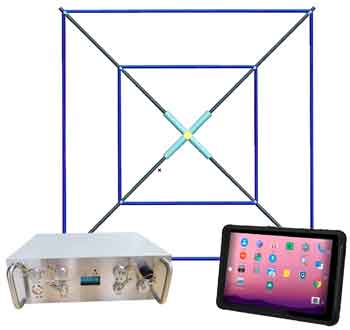

YCS3000矿用瞬变电磁仪是一款高档智能型水情水害探测装备。主要由YCS3000-Z矿用本安型瞬变电磁仪主机、KJD3.7矿用本质安全型平板电脑、一套回线装置组成。系统基于时间域瞬变电磁探测原理,主机主要承担瞬变电磁法一次场的发射与二次场的接收,主机内置的全桥发射模组驱动外部发射线圈形成双极性PWM发射波形,向目标体辐射一次稳定直流电场,待电场建立稳定后,主机关闭一次场的输出,同时通过接收线圈采集目标体产生的瞬态二次场信号。再对二次场信号进行抽道、滤波、解算处理并将处理好的数据传回平板电脑。由平板电脑内置的工程、文件管理进行存储并实现现场智能自动反演解析、展示反演结果,并可在现场通过网络上传地面。

适用范围
● 巷道顶底板富水性探测;
● 工作面顶底板富水性探测;
● 溶洞及采空区富水性探测;
● 导水通道及构造活化探查与评价;
● 防治水的注浆效果评价;
● 煤矿井下其他水情水害探查;

主要特点
01、测道可调:最大可调测道不低于3000,进一步提升了分辨率,减少了体积效应。
02、分辨率高:最小信号分辨率达0.1nV/A,对微弱信号的分辨识别能力更强,信号采集范围更大。
03、叠加次数:最大不低于65536,高叠加次数确保获取高信噪比原始记录信息。
04、动态范围:最高不低于180DB,动态范围宽,对微弱信号的分辨识别能力强,抑制干扰能力强。
05、探测盲区小:系统关断时间短和背景场分离技术,配合高密度时窗序列,大大提高了浅层地质分辨能力,减少勘探盲区。
06、向导式采集:具备常规流程化采集与智能向导式采集模式,向导式采集可根据设定探测模式,根据智能提示与固有流程进行智能采集。

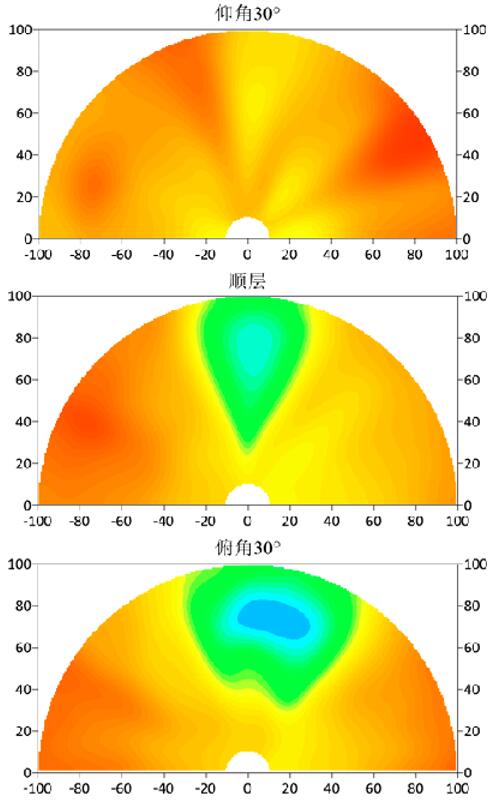

07、现场解析及自动成图:用户通过平板电脑完成现场向导式数据采集,向导采集完成即可快速自动生成单测线视电阻率剖面、双巷联合反演视电阻率剖面图等成果。

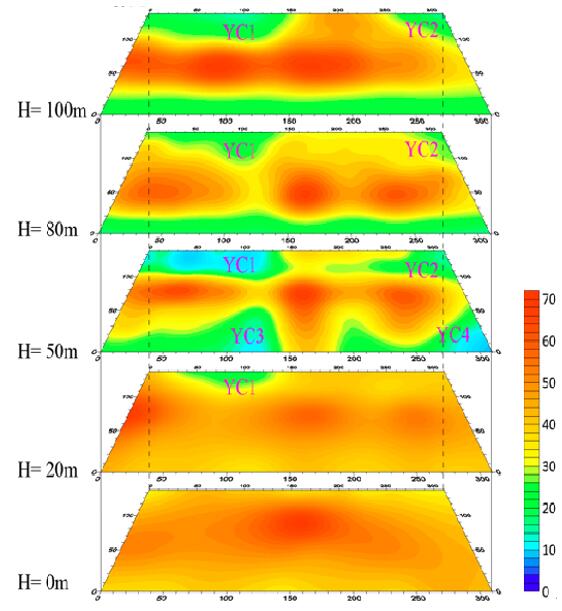

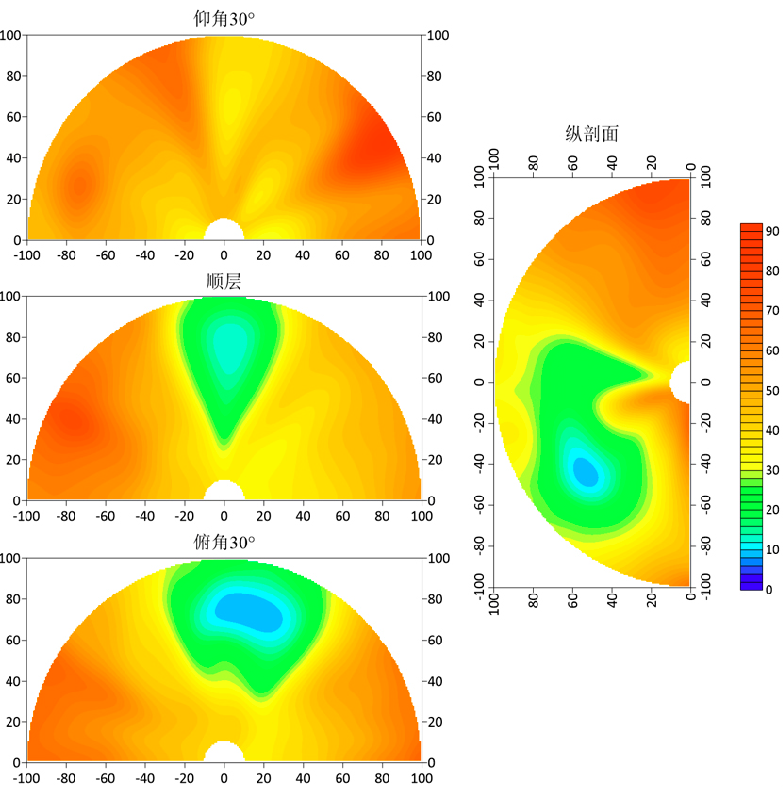

08、解析软件:集成全空间下全区和晚期视电阻率反演算法,且均可形成单测线、三维水平、纵向、交叉成果图等,软件可实现授权码形式注册,一套软件实现多台电脑同时安装使用,也可采用软件狗授权模式。
09、操作模式:平板电脑与主机通过无线网络通信,井下操作均在平板端,主机仅用于显示状态、连接线圈、发射一次场接收二次场。
10、专用平台:系统基于安卓平板电脑新一代硬件平台,系统简捷,功耗低,具备较高的可靠性和运算能力。
11、网络功能:平板电脑具有网络、通讯功能,可实现视频语音通信,井下数据及处理成果网络环境直接上传地面。
12、工作时间:整体连续工作不小于8h。其中平板电脑独立工作时间不小于11h,电磁仪主机独立工作时间不小于8h。
13、设备轻便:主机、平板、线圈等一人即可携带, 施工中线圈部分1人即可完成操作。
