矿用钻孔轨迹测量仪解析软件是华虹公司为深入解析YZG6.4矿用钻孔轨迹测量仪采集的数据而研发的软件系统。可对探测数据进行轨迹投影成图，三维成图等。

　　主要功能：

　　1) 数据处理：

　　 探管操作：实现探管数据导出、工程参数设置、软硬铁校正、探管系统管理。

　　 数据读取：主要包括已导出数据(单个或多个)读取，以及数据的添加。

　　 数据计算：通过算法过程对原始数据进行计算，计算结果用于数据解析成图等。

　　 数据保存：工程保存、解析视图保存等。

　　 数据编辑：提供数据点的编辑操作。

　　 参数设置：提供起始孔深、磁偏角、孔口坐标、设计轨迹、坐标系的参数设置。

　　 数据管理：主要包括数据的管理调用，如数据导出(文本、DXF)、数据还原等操作。

　　2) 数据解析：

　　 图形解析：包括路程时间曲线图、轨迹投影图的解析操作。

　　 文本解析：数据的文本查看操作。

　　 三维解析：主要为三维轨迹图的解析操作。

　　3) 其他：包括风格设置、窗口设置、帮助信息等。

　　使用范围：

　　煤矿井下有甲烷、煤尘爆炸性混合物的场所，适用于直径65mm及65mm以上的各类孔径的轨迹测量。如：煤矿井下地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等钻孔轨迹的测量。

　　软件截图：

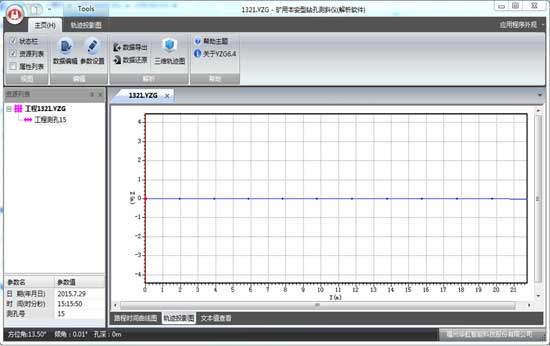

　　图1：软件界面

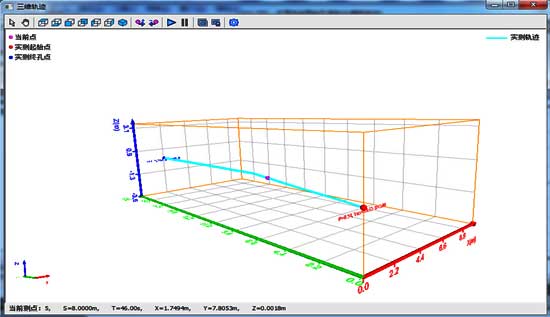

　　图2：三维轨迹图
