矿井震波超前探测系统

 MSP技术基于反射波地震勘探原理,利用矿井巷道空间布置激发点和接收点,激发地震波在传播过程中遇到波阻抗差异时(如破碎带,煤岩界面等)将产生反射波。通过处理反射波信号,分析得到相关的地质异常体的反射界面。巷道前方界面反射波与周边其它界面具有明显视速度差异,巷道前方界面表现为负视速度,而巷道后方与侧面界面表现为正视速速,实现有效识别和提取巷道迎头前方的目的界面。

主要功能:
    数据读取:包括创建工程,打开工程等
    记录解编:包括上传记录、文件拼接、修改头参、修改道参。
    预处理:包括频谱分析、初至拾取、带通滤波、振幅调整。
    核心处理:包括反射波提取、速度分析、深度偏移。
    结果显示:包括反射界面显示、二位显示、三维显示等功能。

使用范围:
    本套软件主要用于超前探测巷道掌子面的前方地质构造震波数据处理,包括断层、陷落柱、采用空区等的预测预报,为解决矿井巷道在开拓的过程中遇到的生产技术和施工安全问题,提供了技术保障。具体地讲,仪器可以用于矿井巷道掌子面前方的200米范围内的不良地质体的预测预报,给矿井巷道掘进施工提供依据,避免掘进的盲目性和灾害的发生。也可以用于预测隧道掌子面前方区域内与施工有关的地质(岩层或土层等)构造变化,以及评价隧道掌子面前方区域岩土介质物性参数,从而可以解决在隧道施工过程中所遇到的工程地质问题

利用本软件平台可以完成:
    确定巷道前方地质体(断层、破碎带、煤岩界面、陷落柱等)位置与形态;
    评价巷道前方岩体、煤体的动力学特征及其完整性;
    定性评价流体(水、瓦斯)赋存特征。

软件截图:

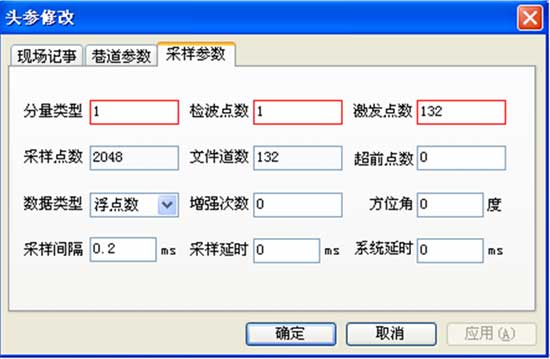

采样参数设置

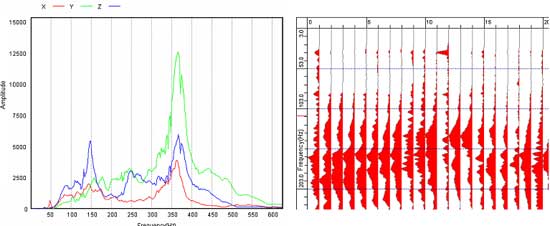

频谱分析

带通滤波

提取反射界面

二维显示

三维显示
